第三节 变形的基本形式

1.杆件：长度远大于横向尺寸的构件，称为杆件。杆件主要几何因素是横截和轴线，其中横截面是与轴线垂直的截面；轴线是横截面形心的连线。

直杆  轴线为直线的杆。
曲杆  轴线为曲线的杆。
等直杆  横截面的形状和大小不变的直杆。

















2.杆件的基本变形形式

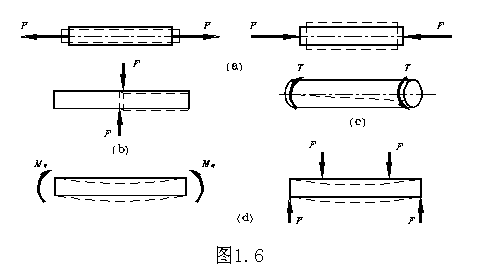

（1）拉伸（或压缩）（图1.6（a））
受力：作用于杆件两端的外力大小相等，方向相反，且与杆件轴线重合。
变形：杆件变形是沿轴线的方向伸长或缩短。

（2）剪切（图1.6（b））
受力：杆件两侧作用大小相等，方向相反，作用线相距很近的外力。
变形：杆件的两部分沿外力作用方向发生相对错动，由矩形变为平行四边形。



（3）扭转（图1.6（c））
受力：在垂直于杆轴线的平面内作用一对大小相等，方向相反的外力偶。
变形：杆件的任意两个横截面发生绕轴线的相对转动。
（4）弯曲（图1.6（d））
受力：在包含杆轴的纵向平面内作用一对大小相等、方向相反的力偶或在垂直于杆件轴线方向作用横向力。
变形：杆件轴线由直线变为曲线。

组合变形：杆件同时发生几种基本变形，称为组合变形。
