第二节 框架结构的结构布置
4.2.1 框架结构的组成及特点

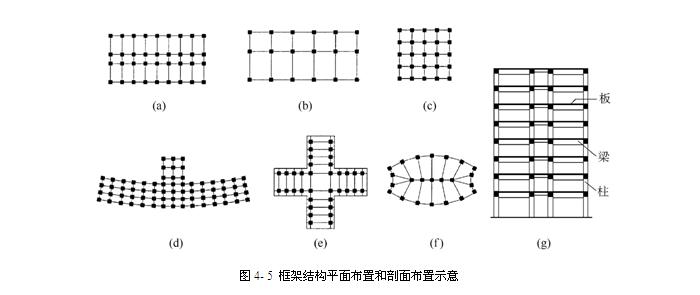

1、框架结构的定义
框架结构是由梁、柱以刚接或铰接相连而构成的承受竖向和水平荷载的承重体系。
房屋按高度和层数分类
低层 1~2层
多层 3~10层
高层 ≥10层或≥28m
2、框架结构的受力特点

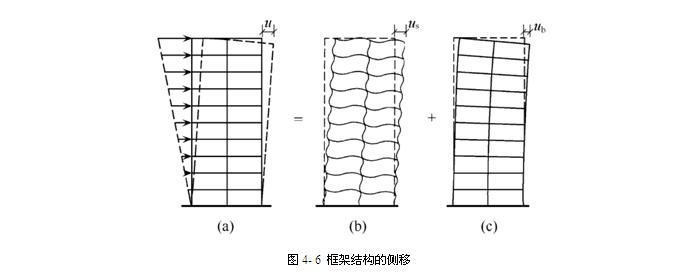

在竖向荷载和水平荷载共同作用下，框架结构各构件都将产生内力和变形。框架结构的侧移一般由两部分组成：由水平力引起的楼层剪力使梁、柱构件产生弯曲变形，形成框架结构的整体剪切变形us；由水平力引起的倾覆力矩，使框架柱产生轴向变形（一侧柱拉伸，另一侧柱压缩），形成框架结构的整体弯曲变形ub。当框架结构房屋的层数不多时，其侧移主要表现为整体剪切变形，整体弯曲变形的影响很小。（框架结构的变形型式为剪切型）
3、框架结构的优缺点
优点
(1) 结构轻巧；
(2) 整体性好；
(3) 可形成大空间；
(4) 施工方便；
(5) 较为经济。
缺点
(1) 抵抗水平荷载能力差；
(2) 侧向刚度小，侧移大 ；
(3) 受地基的不均匀沉降影响大 。
4.2.2结构布置的一般原则
满足使用要求，并尽可能与建筑的平、立剖面划分相一致；
满足人防、消防要求，使水、暖、电各专业的布置能有效地进行；
结构尽可能简单、规则、均匀、对称；
结构的受力要明确；
非承重隔墙宜采用轻质材料；
构件类型、尺寸的规格要尽量减少。

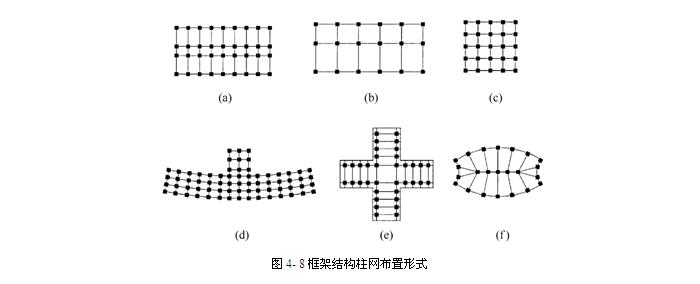

4.2.3 柱网布置
框架结构布置主要是确定柱在平面上的排列方式（柱网布置）和选择结构承重方案，这些均必须满足建筑平面及使用要求，同时也须使结构受力合理，施工简单。
工业建筑柱网尺寸和层高根据工艺生产要求确定，常用的柱网有内廊式和等跨式两种。

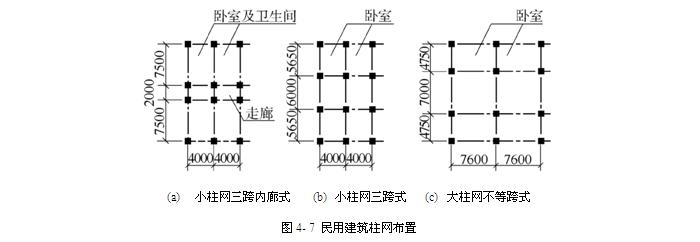

民用建筑柱网尺寸和层高根据建筑使用功能来确定，目前有小柱网和大柱网之两类。宾馆建筑多采用三跨框架布置方案，办公楼常采用三跨内廊式、两跨不等跨或多跨等跨框架布置方案。
近年来，由于建筑体型多样化，出现了一些非矩形的平面形状。

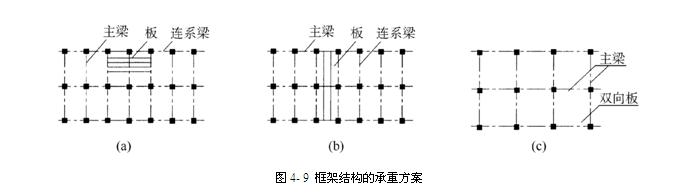

4.2.4 框架结构的承重方案
框架结构的承重方案
1）横向框架承重。
主梁沿房屋横向布置，板和连系梁沿房屋纵向布置。
房屋横向刚度大，侧移小；横梁高度大，室内有效净空小，非抗震时使用。
2）纵向框架承重。
主梁沿房屋纵向布置，板和连系梁沿房屋横向布置。
连系梁截面较小，框架梁截面尺寸大，室内有效净空高；对纵向地基不均匀沉降较有利；房屋横向刚度差，侧移大。
3）纵、横向框架承重。
房屋的纵、横向都布置承重框架，楼盖常采用现浇双向板或井字梁楼盖。
整体性好，受力好；适用于整体性要求较高和楼面荷载较大的情况。

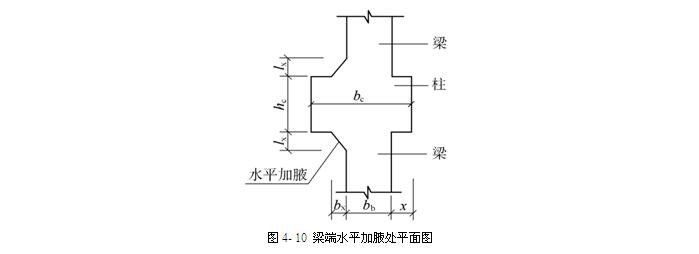

4.2.4 梁柱相交位置
在框架结构布置中，梁、柱轴线宜重合，如梁须偏心放置时，梁、柱中心线之间的偏心距不宜大于柱截面在该方面宽度的1/4。如偏心距大于该方向柱宽的1/4时，可增设梁的水平加腋。试验表明，此法能明显改善梁柱节点承受反复荷载的性能。

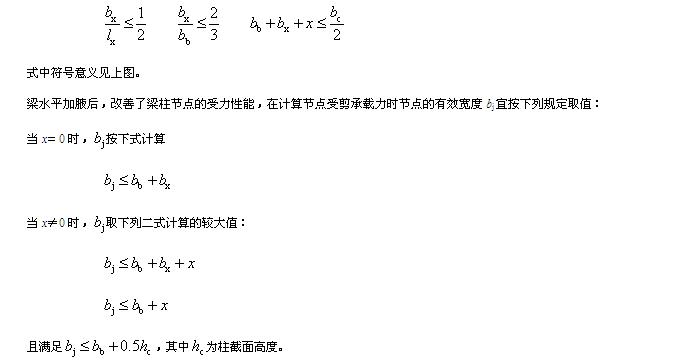

梁水平加腋厚度可取梁截面高度，其水平尺寸宜满足下列要求：
